Toote spetsifikatsioon:

● Tööpinge ： alalisvoolu toitepinge 15-50 VDC, soovitatav toiteallikas on 36 VDC

● Maksimaalne pidev väljundvool on 8,2A, tippvool on 13A

● Toetage diferentsiaali ja üksiku otsa impulsi + suuna käsk, tugiasendi / kiiruse / pöördemomendi juhtimisrežiim
● Võtta kasutusele täiustatud magnetilise orientatsiooni juhtimistehnoloogia (FOC) ja kosmosevektori PWM juhtimistehnoloogia (SVPWM)
● Võtke kasutusele täiustatud muutuva voolu ja muutuva sagedusega tehnoloogia, see võib vähendada mootori ja ajami kuumutamist ja vibratsiooni.

● Mikrosammu (impulsi / pöörde) saab seada ProTuneri või DIP-lülititega, MAX 51200

● 0–5 VDC analoogsisend kiirrežiimi jaoks ja IO kiiruse juhtimise funktsiooni toetamine (kohandatud)

● Toetage ülepinge, alapinge, ülevoolu ja ülevea kaitset
● ühe või kahe impulsi režiim, impulsi kehtiv serv on valikuline

● Toetage RS232 jadaporti, kuid selle reguleerimiseks tuleb kasutada spetsiaalset USB-kaablit
● töötage sujuvalt, kõrge pöördemomendi väljund keskmisel / suurel kiirusel; kiire reageerimine ja madal kuumutamine, madal vibratsioon.

Toote rakendused:

IC57 integreeritud hübriidservasüsteemide edukas juurutamine erinevates seadmetes, näiteks lauaarvutites kasutatavad CNC ruuterid, väikesed CNC veskid, laserlõikurid / graveerijad, hambaveskid, elektroonilised montaaži- ja kontrolliseadmed, märgistamisseadmed, vali ja paiguta masinad, XY tabelid

Toote tehnilised parameetrid:

Ajami mudel ja valiku tabel
Ajami mudel	IC57-10	IC57-22	IC57-30	3IC57-10	3IC57-15
Pöördemomendi hoidmine	1,0Nm	2,2Nm	3,0Nm	1,0Nm	1,5Nm
Maksimaalne vool	6A	6A	6A	5.6A	5.6A
Ajami juhtimise programm	Vektor-FOC-juhtimine, PM-i kiire algus- ja lõpp-punktjuhtimine, toitenurga juhtimine
Sammunurk / mootori polaar	1,8º / 50 polaarset		1,2º / 50 polaarset
Soovitage rakendust	Keskmine aeglasel kiirusel stabiilne, kiire pöörlemiskiirusega suur pöördemoment, madal soojendus, väike vibratsioon, häirete vastane toime, hea EMC efekt
Pinge	15 ~ 50 VDC, soovitage 36 V
Ülepinge kaitse väärtus	68vdc ± 2
Juhtimisrežiim	32-bitine DSP vektor suletud ahela juhtimistehnoloogia
Impulsi MAX sagedus	500 kHz (vaikimisi on 200 kHz)
Kaitsefunktsioon	Ülevoolu, ülepinge, alapinge, ülevea häire
Sisendsignaal	Impulss, suund, võimaldada diferentsiaal- / ühesuunalist ühendussignaali, ühendus elektriliselt ühilduv 4,5 ~ 28vdc, pole vaja ühendada välist piirvoolu takistit
Väljundsignaal	Häire / koha OC-signaali väljund, 100mA väljund, tuleb ühendada tõmbetakisti, MAX tõmbepinge 24Vdc
Positsiooni vigade juhtimise täpsus	± 1 impulss
Mikrosamm	Vaikeväärtus 1600 / rev, mikro-sammu seadmine ProTuneri või DIP-lülitite abil (200-51200)

Toote mikrotasandite seadistamine:

Pulse / REV tabel

Pul / REV	SW1	SW2	SW3	SW4
Vaikimisi	SEES	SEES	SEES	SEES
800	VÄLJAS	SEES	SEES	SEES
1600	SEES	VÄLJAS	SEES	SEES
3200	VÄLJAS	VÄLJAS	SEES	SEES
6400	SEES	SEES	VÄLJAS	SEES
12800	VÄLJAS	SEES	VÄLJAS	SEES
25600	SEES	VÄLJAS	VÄLJAS	SEES
51200	VÄLJAS	VÄLJAS	VÄLJAS	SEES
1000	SEES	SEES	SEES	VÄLJAS
2000	VÄLJAS	SEES	SEES	VÄLJAS
4000	SEES	VÄLJAS	SEES	VÄLJAS
5000	VÄLJAS	VÄLJAS	SEES	VÄLJAS
8000	SEES	SEES	VÄLJAS	VÄLJAS
10000	VÄLJAS	SEES	VÄLJAS	VÄLJAS
20000	SEES	VÄLJAS	VÄLJAS	VÄLJAS
40000	VÄLJAS	VÄLJAS	VÄLJAS	VÄLJAS

Mikrosamm (elektriline suhe): kui SW1, SW2, SW3, SW4 on sisse lülitatud, on ajami mikrolülitus draivi sisemine vaikimisi mikrotasand, vaikeväärtus on 400 PUL / REV, ProTuneri tarkvara abil saab suhte seadistada

SW5: mootor DIR, välja lülitatud = CCW, sees = CW

SW6: režiimi valik, välja lülitatud = FOC, see on vektorvoolu muutuva suletud ahela juhtimisrežiim, see on parem stabiilseks tööks, suure pöördemomendi väljundiga, madala küttevajadusega;

Sees = Plii, plii suletud ahela juhtimisalgoritm, see režiim on parem kiireks käivitamiseks ja peatamiseks

Mootori valik

Toote mõõdud:

Ajami mudel	Mootori pikkus (mm)	Ajami paksus (mm)	Integreeritud mootoriajam (mm)
IC57-10	56	30,2	86,2
IC57-22	84	30,2	114,2
IC57-30	115	30,2	145,2
3IC57-10	56	30,2	86,2
3IC57-15	76	30,2	106,2

Toote garantii:

Shenzhen ECON Technology Co., Ltd. garanteerib oma toodetele materjalide ja tootmisvigade vastu 12 kuud alates tehasest väljasaatmisest. Garantiiajal parandab või vahetab ECON-tehnoloogia defektiga osutunud tooted oma valikul.

Väljaarvamised

Ülaltoodud garantii ei laiene ühelegi tootele, mis on kahjustatud kliendi ebaõige või ebapiisava käsitsemise, kliendi ebaõige või ebapiisava juhtmestiku, volitamata muutmise või väärkasutamise või toote elektrilistest spetsifikatsioonidest suuremate ja / või toote keskkonnaspetsifikaatidest väljaspool toimimise tõttu .

Garantiiteenuse saamine

Garantiiteenuse saamiseks tuleb enne toote teenindusse tagastamist saada tagastatud materjali autoriseerimisnumber klienditeenindusest e-posti aadressil tehniline01@hybridservo.com. Klient tasub ECON-i tehnoloogiale tagastatud toodete eest garantiiteenuse eest saatekulud ja ECON-tehnoloogia tasub toodete kliendile tagastamise eest.

Garantiipiirangud

ECON-tehnoloogia ei anna tootele mingeid muid otseseid ega kaudseid garantiisid. ECON-tehnoloogia loobub konkreetselt kaudsetest garantiidest müüdavuse ja konkreetseks otstarbeks sobivuse osas. Mõnes jurisdiktsioonis ei lubata kaudse ja kaudse garantii kestusele piiranguid, seega ei pruugi ülaltoodud piirang või välistamine teie suhtes kehtida. Müügikõlblikkuse või sobivuse kaudne garantii on siiski piiratud selle kirjaliku garantii 12-kuulise kestusega.

Toote maksmine ja kohaletoimetamine:

Meie ettevõte taotleb erinevaid makseviise, näiteks T / T, L / C; mõne väikese ostja puhul aktsepteerime Paypalit, Western Unioni. Saame korraldada ekspress-, õhu- ja merevedu, meil on professionaalne meeskond logistikaga tegelemiseks. Tingimused, mida saame teha EXW, FOB, CFR, CIF, DDU ja nii edasi.

Kuum tags: nema23 ajamiga integreeritud lihtne servomootor, tootja, tarnija, tehas

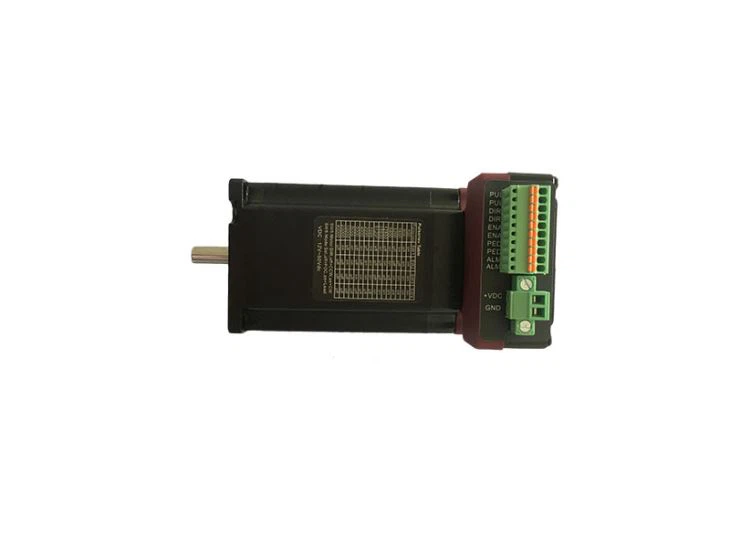

Ajamiga integreeritud Nema23 lihtne servomootor
