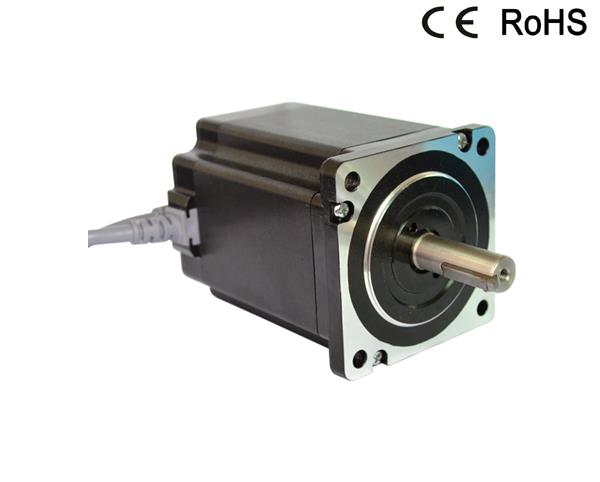

Toote tutvustus: suletud ahelaga mootorisüsteem, nema 34 lihtne servo
ECON pakub hübriidservomootoreid (kodeerijatega sammmootorid) NEMA 17 kuni 34 pöördemomendiga kuni 12 Nm. Need hübriidservomootorid on integreeritud 1000-realise juurdevoolu anduriga.
ECON-i hübriidservo ajamite abil saab süsteem täielikult sulgeda ajami ja mootori vahelised positsioonisilmused ning kõrvaldada liikumise sünkroniseerimise kadu funktsioonide abil, mis ei tähenda sammude kadumist ega pöördemomendi reserveerimist. Võrreldes servosüsteemidega on lihtsatel servosüsteemidel palju suurem pöördemoment madalatel pööretel, mis servosüsteemidel puuduvad, oluliselt madalamad kulud, ületamine ja jahipidamine puudub.
ECONi lihtsaid servomootoreid saab rakendada ka kui kodeerijatega standardsed sammmootorid ja neid käitatakse astmeliste ajamitega, võimaldades kooderisignaali väljastamist liikumiskontrollerile, PLC-le või välisele seadmele.
Th on seeria lihtsad servomootorid on saadaval NEMA 17 kuni 34 raami suurusega, pöördemomendiga 0,3 Nm - 12 Nm. See oli ette nähtud ECONi seeria lihtsate servoajamite toiteks max 80 alalis- / vahelduvvoolu sisendiga.
Toote tehniline funktsioon: suletud ahelaga mootorisüsteem, nema 34 lihtne servo
Sammu täpsus: 5%
Kodeerija: 1000PPR
Sammunurk: 1,8º
Isolatsioonitakistus: 500VDC100MΩ Min
Isolatsioonitugevus: 500 VAC 50 Hz 1mA 1 Min
Keskkonna temperatuur: -20 ~ + 40ºC
Temperatuuri tõus: maksimaalselt 80ºC
Mõõtmed
Toote tehnilised andmed:
Mudel | Hoidmine Pöördemoment (NM) | Praegune / Faas (A) | Vastupanu (Ω) | Induktiivsus (MH) | Rotary inerts (g.cm²) | Pikkus (MM) | Kaal (Kg) | Sobitatud draiv |
EC86-85 | 8,5 | 6 | 0,5 | 6.5 | 3600 | 118 | 3.8 | TS808D / TS808AH |
Toote juhtmestik :
Mootori kodeerija väljundi määratlus (DB15 pin-pistik) | |
PIN-kood | Definitsioon |
1 | EA + |
2 | VCC |
3 | GND |
11 | EB + |
12 | EB- |
13 | EA- |
Toote teenus:
ECON osutab tehnilist teenust algusest lõpuni ja pakub üheaastast garantiid. Kui teil on probleeme, võite saata e-kirja meie tehnilisele insenerile ja müügile või vestelda otse meie veebisaidil.
Makse ja kohaletoimetamine:
ECON toetab makse tegemisel T / T, Paypalit, Western Unioni. Saame korraldada ekspress-, õhu- ja merevedu, logistikaga tegelemiseks on meil olemas professionaalne meeskond.
Soovitused:
Lihtne Servo Drive vahelduvvoolu toide
Lihtne servomootor mõõtmetega 86mm
