Pintsliteta AC servomootori Nema32 kasutamine freespinki jaoks

Tavalised 80 mm raami suurused harjadeta vahelduvvoolu servomootori omadused: 1. Erinevad 90 mm raami suurusega vahelduvvoolu servomootoriga, 80 mm vahelduvvoolu servomootoril on keskmine perekond, 6 perekonnaliiget, 0,4 kW koos 3000 RPM, 0,75 kW koos 3000 RPM, 0,73 koos 2000 RPM, 1 kW koos 3000RPM ja 2500RPM ning 1,2kw koos 3000RPM 2. Pöörake tähelepanu sellele, ECON Technologyl on 0,75kw, 0,73kw, 1kW servomootor 80mm ja 90mm raami suuruses 3.kõrge pöördemomendi tihedusega, et saavutada kiirendusvõime ja kiirem positsioneerimine 4 . töötab väga hästi meie G- ja G2-seeria servoajamiga.Samuti töötab see koos teiste brändide servoajamitega 5.2500PPR kodeerijaga

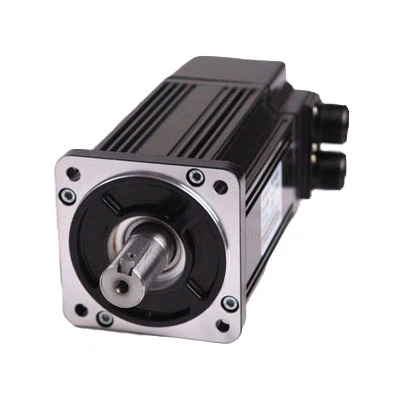

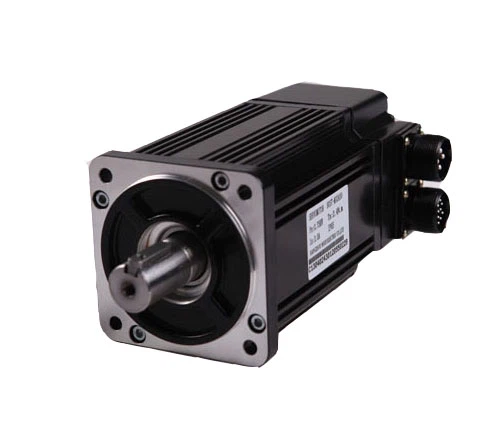

Toote tutvustus: Pintsliteta AC servomootori Nema32 kasutamine freespinki jaoks

EC-M seeria kõrgepingeharjadeta vahelduvvooluga servomootorid pakuvad suure pöördemomendi tihedusega rakendusi, et saavutada kiirendusvõime ja kiirem positsioneerimine. Neid on saadaval meetriliste raami suurustes 60–180 mm (servomootori võimsuse vahemik on 100W – 5,5KW). Standardrežiimidel on standardsed kaabeldusvõimalused otseseks ühendamiseks ECON-ajamiga

Mudel	EC- 80M040D	EC- 80M075D				EC- 80M073C					EC- 80M100D					EC- 80M100CC					EC- 80M120D
Nimivõimsus (W)	0,4	0,75				0,73					1.0					1.0					1.2
Nimipinge (V)	220	220				220					220					220					220
Nimivool (A)	2	3.0				3.0					3.0					4.4					5.2
Nimikiirus (RPM)	3000	3000				2000					3000					2500					3000
Hoidmismoment (Nm)	1.27	2,39				3.5					3.5					4.0					4.0
Tippmoment (Nm)	3.8	7.1				10,5					10,5					12					12
Pinge konstant (V / 1000 * p / min)	6	9,0				9,0					13,5					13,2					46
Pöördemomendi koefitsient (Nm / A)	40	48				71					46					56					0,77
Rootori inerts (kg.㎡)	0,64	0,8				1.17					0,78					0,9					2,97 × 10-4
Joonejoone takistus (Q)	1,05 × 10-4	1,82 × 10-4				2,63 × 10-4					2,63 × 10-4					2,97 × 10-4					1,33
Line-line induktiivsus (mH)	4.44	2,88				3.65					1,56					1,83					3.27
Elektriline ajakonstant (Ms)	7,93	6.4				8.8					3,76					4,72					2.46
Kaal (kg)	1,66	2.22				2.4					2.4					2,58					3.8
Kodeerija rea number (PPR)	2500
Isolatsiooniklass	B-klass
Ohutusklass	IP65
Keskkonna kasutamine	Temperatuur: -20 ℃ ~ + 40 ℃, õhuniiskus alla 90% RH
Mootori toitepistik	Traadi plii		U					V						W						PE
	PIN-kood EI.		1					2						3						4
Kodeerija pistik	Traadi plii		5 V	0 V	B +		Z-		U +	Z +		U-	A +		V +		W +	V-	A-			B-	W-	PE
	PIN-kood EI.		2	3	4		5		6	7		8	9		10		11	12	13			14	15	1

Toote mõõdud:

Mudel	EC- 80M040D	EC- 80M075D	EC- 80M073C	EC- 80M100D	EC- 80M100CC	EC- 80M120D
L (ilma pidurita)	124	151	179	178	190	202
L (koos piduriga)	164	191	219	218	230	242
Sobitatud juht	ECN-GA3207B	ECN-GA3210B	ECN-GA3210B	ECN-GA3210B	ECN-GA3210B	ECN-GA3210B
Valiku jaoks kaabel	(Impulsskaabel) Kontroller juhile					3-10M valiku jaoks
	(Kodeerija kaabel) Kodeerige draiverisse
	(Toitekaabel) mootor juhile

Toote paigaldamine

1: mootori võlli otstega ühendatud osade paigaldamine / demonteerimine - ärge lööge võlli tugevalt, et mootori võlli kodeerija teisel küljel ei oleks viga.

2: Püüab anda oma võllile parima, et vältida vibratsiooni ja laagrikahjustusi.

Toote teenus:

ECON osutab tehnilist teenust algusest lõpuni ja pakub üheaastast garantiid. Kui teil on probleeme, võite saata e-kirja meie tehnilisele insenerile ja müügile või vestelda otse meie veebisaidil.

Makse ja kohaletoimetamine:

ECON toetab makse tegemisel T / T, Paypalit, Western Unioni. Saame korraldada ekspress-, õhu- ja merevedu, meil on professionaalne meeskond logistikaga tegelemiseks.

Soovitused:

Üldist AC servomootorit saab kasutada vahelduvvoolu servomootoriga vahemikus 100W ~ 3,8KW

G2 AC servoajam toetab kanopenit, mis teeb servosüsteemiga nalja
